Проект «Винтаж»

Написано

Max

в

   Идея создания медиацентра для дачи родилась довольно давно. За основу решил взять старую советскую радиолу. Ну тянет меня меня на всё советское, в этом Вы можете убедиться посмотрев пост с моей прошлой разработкой.
Радиола Рижского завода VEF мне досталась в отличном состоянии. А если учесть, что эта самая радиола была 1965 года выпуска, то проект было просто необходимо реализовывать.

Вот, та самая «VEF Radio»

   Что примечательно, радиола была полностью рабочем состоянии. И мы даже немного поэксперементировали с подключением к ней электрогитары.
   Начинаем курочить. Ломать же не строить)))

На помощь пришли друзья.

   Их вообще хлебом не корми, дай только что-нибудь разобрать.
   И вот наш аппарат не представляет собой ничего более деревянного ящика.
   Сначала была задумка по размещению внутри автомобильных динамиков и самодельного/покупного усилителя, но потом было принято решение, что проще и дешевле купить систему 2.1 за которой мы и отправились в компьютерный магазин.
   Для реализации проекта была выбрана акустическая система компании Logitech, за идеальное соотношение цена-качество.
Внутренности будут из очень старого, но рабочего компьютера.
   В целом концепция построена на сохранении полностью оригинального вида с современной начинкой. В моём случае внешний вид будет отличаться от оригинала только врезанным в боковую стенку фазоинвертором и 15″ ЖК монитором на штатном месте винилового проигрывателя.
   Вырезаю часть вклеенного бруса и проделываю отверстие для будущего фазоинвертора.

Для должного уплотнения между корпусом радиолы и сабвуфера проклеиваю резиновое уплотнительное кольцо. Его я вырезал из накладки проигрывателя пластинок. Не смотря на возраст резина очень мягкая и эластичная.

Врезание динамиков в фасад было одним из самых трудоемких процессов. Ввиду полностью склеенного корпуса снять декоративную ткань не представлялось возможным. Пришлось сделать надрез в части закрываемой оригинальной заглушкой и очень аккуратно выфрезеровывать посадочные места не повредив текстиль.

   Из наружного уголка, купленного на хозяйственном рынке, я вырезал декоративную накладку на монитор.
   После того, как все части декоративной рамки были подогнаны, она была склеена ПВА и вскрыта лаком.
   А я тем временем принялся за реализацию управления. Была полностью разобрана старая, но рабочая клавиатура. С помощью импровизированного тестера (источник питания + лампочка) были вычислены контакты отвечающие за те или иные кнопки. Т.к. система будет работать на программе «Mediaportal», для управление нужно всего семь кнопок.
   На помощь в пайке так называемого «i-Бруска» пришел друг.

Определить все кнопки сразу правильно у нас не вышло. Из семи кнопок только три выполняли необходимые действия. Перепроверили контакты ещё раз и перепаяли кнопки.
Ещё три раза пришлось срезать и переклеивать сами микрокнопки.

В дальнейшем я перенес схему и кнопки на другой, более эстетичный брусочек.

Далее был разобран саб для вынесения органов управления на лицевую панель. Резистор регулировки НЧ подошел идеально, а вот громкость пришлось перепаивать на покупной.

Монтажные работы с подключенным к акустике телефоном для контроля звука.

Ну и как же без этого…

   Далее приступил к изготовлению монтажной платы. Это клеенная доска на которой будут размещены все элементы системы. С помощью шаблона была вырезана часть под сабвуфер.

Сам блок клавиш остался оригинальным претерпев при этом совсем не большие доработки. Схема клавиатуры спрятана под кнопочным блоком.

   Материнская плата была поднята над уровнем монтажной.

Под материнской платой разместились два отсека под стандартные ЖД.

Само стекло и декоративная накладка динамика были посажены на термоклей.

Далее следовала установка оригинальной подсветки, вклеивание переменных резисторов, установка фона. Фон нужен для того, что бы через стекло не было видно начинку. Я использовал заднюю часть клавиатуры.
После я приклеил к монитору декоративную накладку, установил ручки регуляторов.

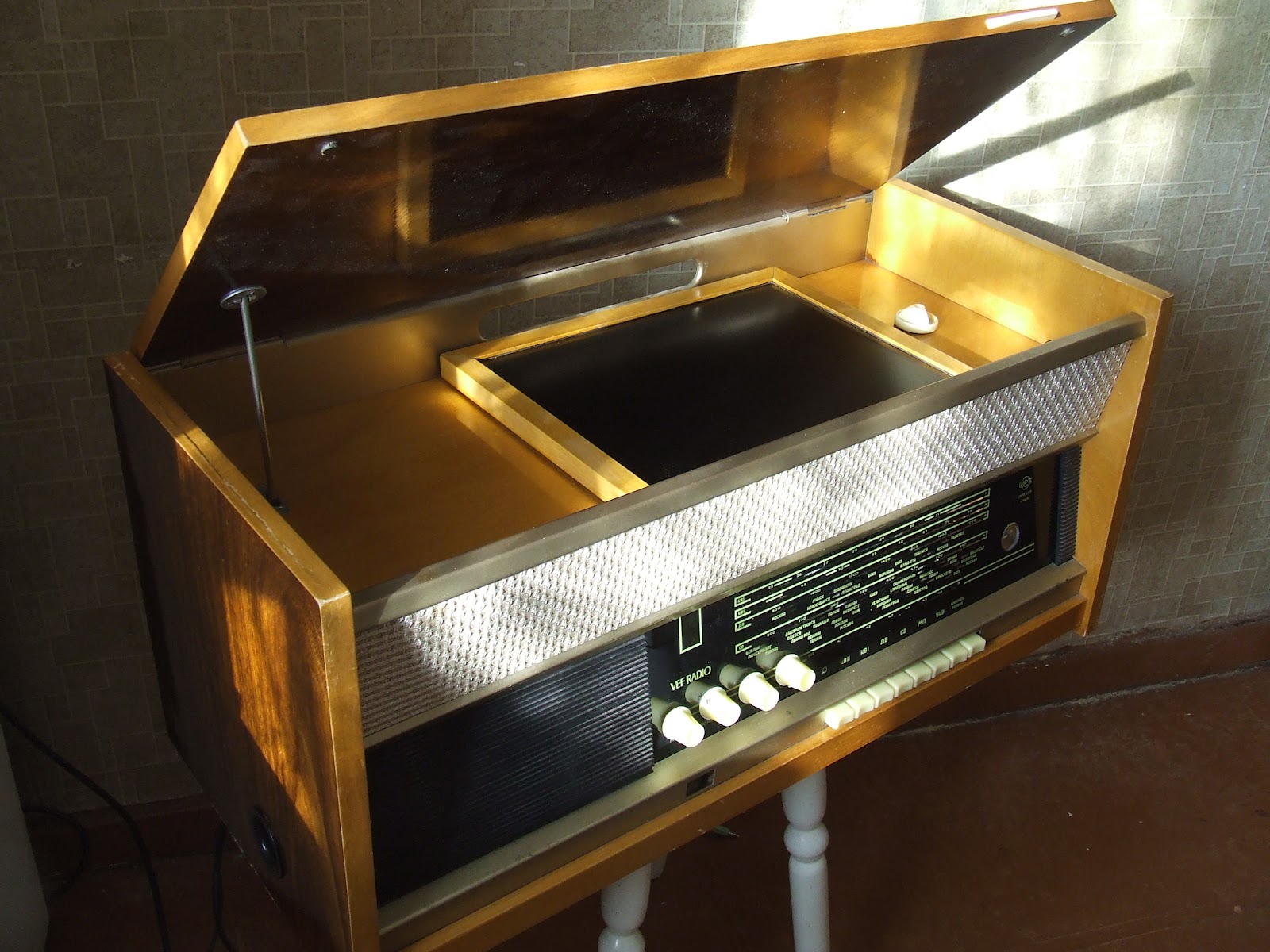

И вот, медиацентр в винтажном корпусе практически готов. Остается только подключить все необходимые провода и наслаждаться.
В планах установка воздушной компрессионной пружины для открывания «легким движением руки».
