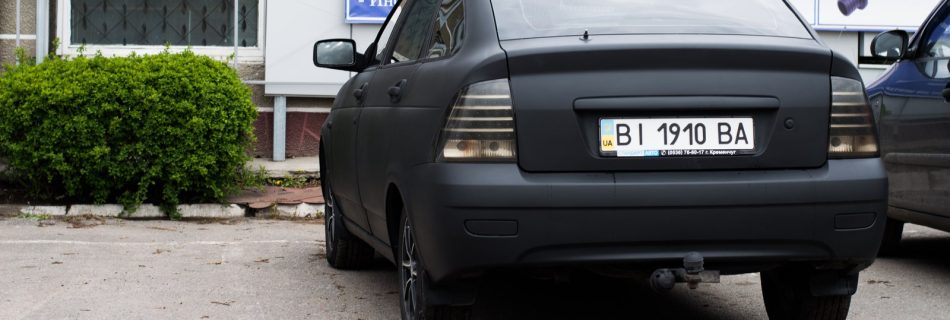

Наша первая практика в полной перекраске автомобиля. Без косяков, конечно, не обошлось, но результат выглядит весьма достойно.
Рубрика: Самоделки
-
Компьютерный стол v1.2
До недавнего времени у меня не было компьютерного стола и острой в нем необходимости я не испытывал, т. к. в игры играл на консоли, а интернет сёрфинг меня вполне устраивал и сидя на пуфике перед журнальным столиком. Но, как я уже писал раньше, анонс консолей следующего поколения и как следствие переход игр на «новый уровень» подтолкнули меня к покупке нового ПК. Тут-же стал вопрос о комфортном рабочем месте.
Когда заказывал стол, допустил оплошность и указал высоту в 800 мм, что в итоге оказалось выше чем нужно и при длительном пользовании вызывало неприятные ощущения «затекающих» рук. Заказал полочку и установил, пожертвовав видом светящихся 120 мм кулеров сверху системника.
Размечаем
Прикручиваем направляющие
Устанавливаем полочку
Следующим шагом нужно было решить как избавиться от ЭТОГО в ногах
Я перебирал варианты начиная со стяжек, заканчивая наколхоживанием обычной вешалки в некое подобие катологизатора проводов из Икеи. В итоге придумал простое и рабочее, на мой взгляд, решение. В швейном магазине было куплено два метра липучки которые прикрутил к столу короткими шурупами с большой шляпкой. Сразу же установил роутер.
Результат превзошел все мои ожидания. Все провода, блоки питания и сетевой фильтр разместились без проблем, а разъемная конструкция (в отличии от стяжек) позволит без труда добавить или убрать провода.
Следующим шагом будет установка полочки для консоли. А пока вот фото версии 1.2.
-
Перетяжка потолка
… и когда он окончательно отвалился и лежал на голове было принято волевое решение про переклейку ткани потолка.
-
Hackberry A10
Небольшой обзор компьютера на ладони.
Не смотря на свой размер, компьютер имеет довольно внушительные параметры, сопоставимые с современными планшетами. -
Сброс датчика «OILSERVICE».
Все обладатели BMW замечали на приборной панели шкалу из 5-ти зеленых, 1-го желтого и 1-го красного квадратиков. Это и есть индикаторы очередного сервисного обслуживания, так называемые «OILSERVICE» и «INSPECTION» -
Проект «Винтаж»
Идея создания медиацентра для дачи родилась довольно давно. За основу решил взять старую советскую радиолу. Ну тянет меня меня на всё советское, в этом Вы можете убедиться посмотрев пост с моей прошлой разработкой.

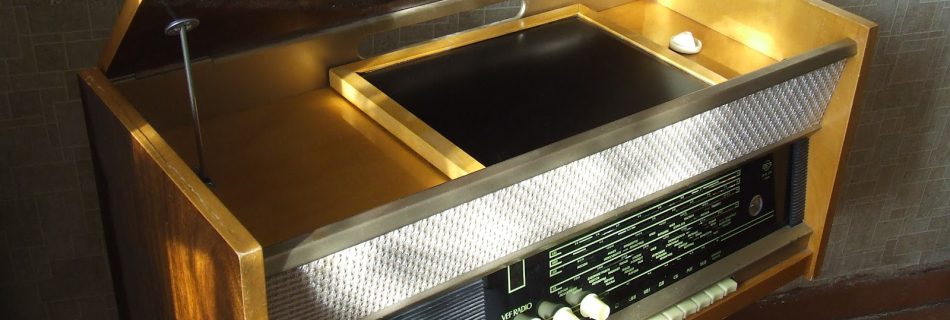

Радиола Рижского завода VEF мне досталась в отличном состоянии. А если учесть, что эта самая радиола была 1965 года выпуска, то проект было просто необходимо реализовывать.Вот, та самая «VEF Radio»
Что примечательно, радиола была полностью рабочем состоянии. И мы даже немного поэксперементировали с подключением к ней электрогитары.Начинаем курочить. Ломать же не строить)))
На помощь пришли друзья.
Их вообще хлебом не корми, дай только что-нибудь разобрать.
И вот наш аппарат не представляет собой ничего более деревянного ящика.
Сначала была задумка по размещению внутри автомобильных динамиков и самодельного/покупного усилителя, но потом было принято решение, что проще и дешевле купить систему 2.1 за которой мы и отправились в компьютерный магазин.Для реализации проекта была выбрана акустическая система компании Logitech, за идеальное соотношение цена-качество.
Внутренности будут из очень старого, но рабочего компьютера.
В целом концепция построена на сохранении полностью оригинального вида с современной начинкой. В моём случае внешний вид будет отличаться от оригинала только врезанным в боковую стенку фазоинвертором и 15″ ЖК монитором на штатном месте винилового проигрывателя.Вырезаю часть вклеенного бруса и проделываю отверстие для будущего фазоинвертора.
Для должного уплотнения между корпусом радиолы и сабвуфера проклеиваю резиновое уплотнительное кольцо. Его я вырезал из накладки проигрывателя пластинок. Не смотря на возраст резина очень мягкая и эластичная.
Врезание динамиков в фасад было одним из самых трудоемких процессов. Ввиду полностью склеенного корпуса снять декоративную ткань не представлялось возможным. Пришлось сделать надрез в части закрываемой оригинальной заглушкой и очень аккуратно выфрезеровывать посадочные места не повредив текстиль.
Из наружного уголка, купленного на хозяйственном рынке, я вырезал декоративную накладку на монитор.
После того, как все части декоративной рамки были подогнаны, она была склеена ПВА и вскрыта лаком.А я тем временем принялся за реализацию управления. Была полностью разобрана старая, но рабочая клавиатура. С помощью импровизированного тестера (источник питания + лампочка) были вычислены контакты отвечающие за те или иные кнопки. Т.к. система будет работать на программе «Mediaportal», для управление нужно всего семь кнопок.
На помощь в пайке так называемого «i-Бруска» пришел друг.
Определить все кнопки сразу правильно у нас не вышло. Из семи кнопок только три выполняли необходимые действия. Перепроверили контакты ещё раз и перепаяли кнопки.
Ещё три раза пришлось срезать и переклеивать сами микрокнопки.
В дальнейшем я перенес схему и кнопки на другой, более эстетичный брусочек.
Далее был разобран саб для вынесения органов управления на лицевую панель. Резистор регулировки НЧ подошел идеально, а вот громкость пришлось перепаивать на покупной.
Монтажные работы с подключенным к акустике телефоном для контроля звука.
Ну и как же без этого…
Далее приступил к изготовлению монтажной платы. Это клеенная доска на которой будут размещены все элементы системы. С помощью шаблона была вырезана часть под сабвуфер.
Сам блок клавиш остался оригинальным претерпев при этом совсем не большие доработки. Схема клавиатуры спрятана под кнопочным блоком.
Материнская плата была поднята над уровнем монтажной.
Под материнской платой разместились два отсека под стандартные ЖД.
Само стекло и декоративная накладка динамика были посажены на термоклей.
Далее следовала установка оригинальной подсветки, вклеивание переменных резисторов, установка фона. Фон нужен для того, что бы через стекло не было видно начинку. Я использовал заднюю часть клавиатуры.
После я приклеил к монитору декоративную накладку, установил ручки регуляторов.
И вот, медиацентр в винтажном корпусе практически готов. Остается только подключить все необходимые провода и наслаждаться.
В планах установка воздушной компрессионной пружины для открывания «легким движением руки».
-

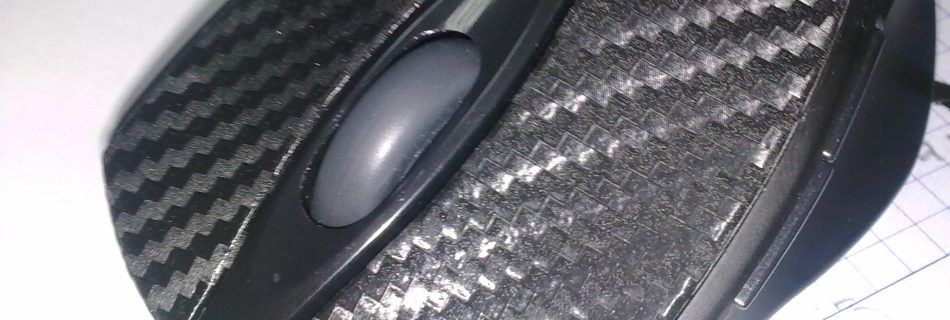

Карбоновая мышь.
С развитием технологий появляются все новые материалы для моддинга, тюнинга и прочих работ. Плёнка поливинилхлоридная один из них. Изначально хотел обтянуть в «карбон» ноутбук, но до этого так и не дошло, бук был заменен на более современный и стильный. Но «проба пера» состоялась на беспроводной мышке.Работать с плёнкой довольно легко. Под действием высокой температуры она становится эластичной. Для правильного позиционирования плёнки на больших поверхностях их предварительно смачивают мыльным раствором. Я этого не делал потому, что на мышке очень маленькая площадь поверхности и можно без особого труда аккуратно разместить винил.
Несколько фотографий готового гаджета. Процесса работы к сожалению нет.
-
Слава труду!

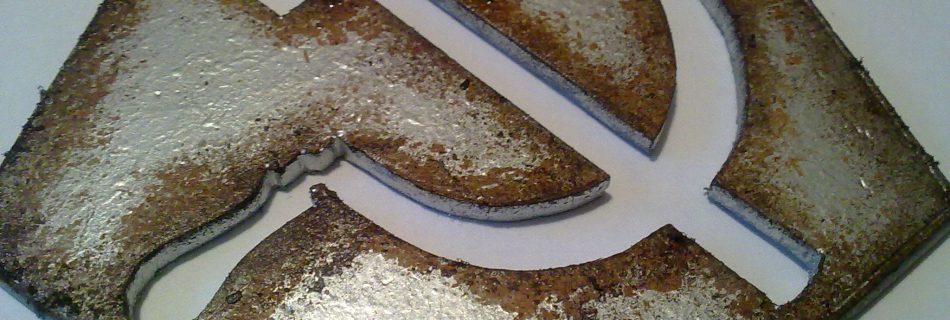

Идея возникла сама-собой как это часто бывает. Всё началось с того, что мне достался небольшой кусочек листового поливинилхлорида (ПВХ). Лобзиком и набором натфилей я вырезал в нём вот такой «серп и молот».
После я решил придать этому кусочку немного «старины» с помошью коричневой краски и поролона.
В качестве фона взял 5мм акрил, вырезав его в форме звезды заматировал мелкой наждачкой и впаял несколько желтых светодиодов для подсветки.
Далее — корпус. Мне достался старенький корпус от которого я оставил только каркас.
Все детали изготавливались из листового ПВХ. Он лёгок в обработке и покраске. Купил у рекламщиков.
Передняя панель.
Инструмент, которым проводилось большинство работ. Купил когда-то за 250 грн.
После вырезания всех деталей проводилась подгонка. Много наждачки и терпения.
Все детали к корпусу крепил двухсторонней вспененой клейкой лентой.
Доводить можно до бесконечности. Я доводил пока окончательно не надоело.
После этого корпус был снова разобран и от транспортирован на работу для покраски. Красить решил в два цвета.
Тут я допустил ужасную ошибку. После окраски одной части я заклеил её малярным скотчем и газетами не дав краске хорошо просохнуть. Часть газеты перепечаталась на окрашенную поверхность.
Вот так выглядит в разобранном виде.
Собираю.
Устанавливаю звезду.
Всегда любил аналоговые приборы. Поэтому приобрёл в радиомагазине вольтметр на 15В который будет показывать напряжение в системе.
